直縫自動焊接專機

  • 儲氣筒直縫自動焊接專機

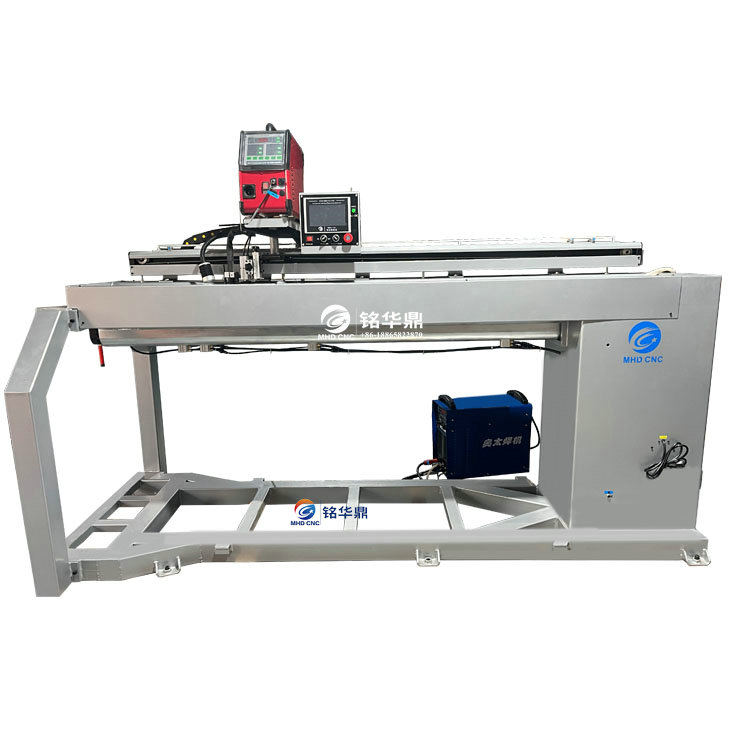

儲氣筒直縫自動焊接專機

儲氣筒直縫自動焊接專機



I. 焊接工件信息:

1.工件形狀:筒體直縫

2.工件直徑:150mm-900mm

3.工件長度: 1500mm

4.焊接工件材質:不銹鋼和碳鋼、厚度2mm-3mm

II. 焊接工藝及要求:

1. 儲氣筒直縫自動焊接專機采用氣保焊MIG焊接,單面焊雙面成型,焊接過程自動完成;

2. 焊縫質量要求:全熔透結構、背面及正面成型無咬邊、焊瘤、突變截面;

3. 對工件先期要求:保證工件焊口平齊,去除加工毛刺,剪切偏差不足以造成焊接成形不良;點焊余高不大于1mm,清理焊接區內的污物。

III.設備主要技術參數:

最大焊接長度(X向)

≦1500mm

適合工件厚度

2mm-3mm

芯軸升降行程

40mm

芯軸升降控制

氣缸

焊接速度(X向)

600-700mm/min

移動方式

直線導軌+齒輪齒條

工件壓緊方式

氣缸琴鍵式壓緊(非氣袋)

氣源壓力

0.4-0.6Mpa

輸入電源

380V 3相 50Hz

IV. 儲氣筒直縫自動焊接專機主要部件介紹:

一、背面支撐芯軸:

1. 背面支撐芯軸為工件提供背面支承與保護。芯軸采用可拆卸、可更換設計。芯軸頂部全長鑲嵌可更換銅襯墊,適合所需焊接環境。在芯軸上可沿背保護襯墊頂部表面加工出焊縫背面反射成形的凹槽,可為工件焊接時提供單面焊雙面成型。

2. 琴鍵式氣動夾具是專為縱縫焊接而獨特設計的,壓緊琴鍵具有特殊加壓機構,琴鍵壓板分別通過各自的氣缸在工件全長范圍內將工件均勻壓緊,為薄壁工件的優質、高效、無變形焊接提供可靠保障。

二、導軌橫梁、機頭行走機構:

1. 導軌橫梁,橫梁導軌安裝面都是經過精加工,以保證安裝的精度。

2. 縱縫專機的行走機構驅動系統,均采用齒輪齒條驅動機構,導向采用直線滾動滑軌,行走電機采用變頻電機驅動。橫梁導軌兩端設有行程限位開關保護,在焊接起始位置設有非接觸式接近傳感器檢測焊接原位,使每次焊槍復位位置及焊接起始位置一致。

三、儲氣筒直縫自動焊接專機控制系統具有以下特點和功能:

1. 儲氣筒直縫自動焊接專機具有一鍵自動尋位焊接、快速返程的功能。

2. 整個中心控制由PLC可編序控制器進行控制,具有工業級觸摸屏人機界面,設定焊接參數及參數調整;

3. 為確保設備使用安全,相關部件實現操作步驟程序互鎖。

4. 給定和反饋回路采用隔離抗干擾處理,控制穩定性明顯提高。
